Name: Λιθιοϊονικές μπαταρίες μπαταρίες παράγουν μηχανή επικαλύψεως με θραύση
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-6043-MM
Availability: InStock

μέθοδος πληρωμής:	T/T, Western Union

Πληροφορίες λεπτομερειών

Περιγραφή προϊόντων

Λεπτομέρειες

Μάρκα

GERUISI

Αριθμό μοντέλου

GRS-6043-MM

Μέθοδος παλτών:

Συνεχιζόμενη εξώθηση

Ταχύτητα:

8m/min

Λειτουργία θέρμανσης:

Μαξ 140°C

πλάτος επικάλυψης της επιφάνειας κυλίνδρου:

480 χιλ.

Ακριβότητα πλάτους:

±0,5 mm

Μέθοδος επικάλυψης:

συνεχές επίστρωμα

Περιγραφή προϊόντων

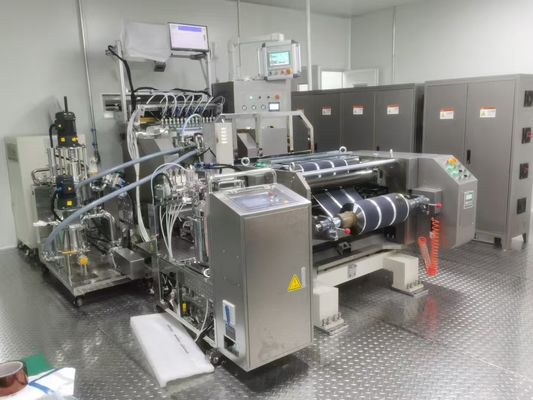

Μπαταρία ιόντων λιθίου Παράγοντας μηχάνημα επικάλυψης εξώθησης

Βασικές παράμετροι του υποστρώματος
	Αρνητικό υπόστρωμα	Θετικό υπόστρωμα		Παρατηρήσεις
Ονομα	αλουμινόχαρτο	Αλουμινόχαρτο
Πάχος	(4.5-20) μm	(9-30) μm
Πλάτος υποστρώματος	(400-500) mm	(400-500) mm
Παράμετροι επικάλυψης
Ουσιώδες όνομα	Αρνητικό πολτό ηλεκτροδίου	θετικό πολτό ηλεκτροδίου
	Γραφίτη, άνθρακας μεσοφάσης, σκληρός άνθρακας, κ.λπ.	Φωσφορικό λίθιο, τριμερές κ.λπ.
Διπλή επίστρωση στεγνή Πάχος	(50-200) μm (εξαιρουμένων ξηρού υλικού με μονό όροφο)	(50-200) μm (εξαιρουμένων ξηρού υλικού με μονό όροφο)
Υγρό πάχος επικάλυψης	100μm ~ 400μm	100μm ~ 400μm
Σταθερό περιεχόμενο	(45-48) %	Τρία γιουάν: 66-70% Μαγγάνιο: 66-70% Σίδηρος λιθίου: 52-58% Καθαρό κοβάλτιο: 66-70%		Εύρος μεταβολής στερεών περιεχομένων: ± 0,5. Θερμοκρασία: 26 ± 2 ℃.
Ειδική βαρύτητα	(1.0-1.5) g/cm³	(1.0-2.5) g/cm³
Ιξώδες	2000-4000 CPS	Τρία γιουάν: 4000-6000CPS Μαγγάνιο: 4000-6000CPS Σίδερο λιθίου: 8000-12000CPS Καθαρό κοβάλτιο: 4000-6000CPS		Αρνητικό εύρος μεταβολής του ιξώδους ηλεκτροδίου: ± 200/2h. Εύρος μεταβολής του ιξώδους καθόδου: ± 500/2H.
Θερμοκρασία	Σύμφωνα με τον έλεγχο της διαδικασίας rt ~ 140 ℃, χρησιμοποιώντας τη μέθοδο ηλεκτρικής θέρμανσης
Διαλυτικό μέσο	Σύστημα πετρελαίου NMP/σύστημα νερού	Σύστημα πετρελαίου NMP/σύστημα νερού
Σφάλμα βάρους	Μονή πλευρά ≤ ± 1,3% διπλή πλευρά ≤ ± 1,2%	Μονή πλευρά ≤ ± 1,3% διπλή πλευρά ≤ ± 1,2%
Βασικές παραμέτρους μηχανής
Πλάτος κυλίνδρου επικάλυψης	600mm
αποτελεσματική επικάλυψη Πλάτος	480mm και κάτω.
Μέθοδος επικάλυψης	Συνεχής επικάλυψη εξώθησης κενού (συμπεριλαμβανομένης της επίστρωσης ταινιών)
επικάλυψη Ταχύτητα	1 ~ 8 m/min (που σχετίζεται με τη ρύθμιση της κατάστασης και της διαδικασίας επίστρωσης).
Μέγιστο μηχανήματα Ταχύτητα	30m/λεπτό
Εξουσία	380V x 50Hz, 3 φάση (ισχύς ελέγχου 220V x 50Hz, μονής φάσης)			προστατευτική γείωση
Συνολική ισχύς	Μέγιστο 145kW
Πηγή αέρα	0,6MPa
Συνολικές διαστάσεις του μηχανήματος: 20 μακρύ x 3,4 πλάτος x 3,0 m υψηλό (που σχετίζεται με τη διαμόρφωση, το μήκος είναι περίπου 1,5m περισσότερο για κάθε πρόσθετη μέτρηση πάχους)
4. Απαιτήσεις ασφαλείας
Συμμορφώνονται με τα σχετικά εθνικά πρότυπα.
5. Περιβαλλοντικές απαιτήσεις
Απαιτήσεις περιβάλλοντος χρήσης εξοπλισμού: θερμοκρασία περιβάλλοντος 20-28 ℃, υγρασία κάτω από 35%, χωρίς εύφλεκτο, διαβρωτικό αέριο. Καθαριότητα: Κατηγορία 100000; Συμπιεσμένος αέρας: Μετά την ξήρανση, το φιλτράρισμα και τη σταθεροποίηση της πίεσης: η πίεση του αέρα είναι μεγαλύτερη από 5,0kg/cm2. Η κατανάλωση αέρα είναι περίπου 4m/h. Απαιτήσεις θορύβου εξοπλισμού: 1m μακριά από τη μέτρηση θέσης εργασίας εξοπλισμού, θόρυβος ≤ 75dB; Απαιτήσεις εδάφους: Το θεμέλιο είναι εδάφους τσιμέντου ή εδάφους Terrazzo, επιπεδότης 2mm/㎡, χωρητικότητα που φέρει 1000 ㎏/㎡;
5. Παράμετροι του τμήματος ξήρανσης
Ξήρανση του σειριακού αριθμού φούρνου	Λειτουργία ξήρανσης		Θερμοκρασία	Μήκος
ΟΧΙ. 1 ΟΧΙ. 2 ΟΧΙ. 3 ΟΧΙ. 4	Σύστημα κυκλοφορίας ζεστού αέρα, πάνω και κάτω αντίστοιχα από την ενεργό μετάδοση του ανέμου Σύστημα κυκλοφορίας ζεστού αέρα, πάνω και κάτω αντίστοιχα από την ενεργό μετάδοση του ανέμου Σύστημα κυκλοφορίας ζεστού αέρα, πάνω και κάτω αντίστοιχα από την ενεργό μετάδοση του ανέμου Σύστημα κυκλοφορίας ζεστού αέρα, πάνω και κάτω αντίστοιχα από την ενεργό μετάδοση του ανέμου		70 - 110 ° C 70 - 140 ° C 70 - 140 ° C 70 - 110 ° C	3 μ. 3 μ. 3 μ. 3 μ.
Αριθμός ζωνών ελέγχου θερμοκρασίας:	4 τμήματα (τμήμα 3 μ.)
Συνολικό μήκος φούρνου:	Περίπου 12 μέτρα
Πηγή θερμότητας:	Ηλεκτρική θέρμανση
Θερμοκρασία:	Max: 140 ℃
Επιφάνεια φούρνου Θερμοκρασία:	Η άνοδος της θερμοκρασίας δεν υπερβαίνει τα 50 ℃ (εξαιρουμένων των πόρτας του φούρνου)

Εισαγωγή στη δομή κάθε μέρους
- μηχανισμός εκκαθάρισης

Αύξων αριθμός	Σχέδιο	Παραμέτρους	Παρατηρήσεις
	Σκελετός	Κατακόρυφη πλάκα Σταθερό τύπο, Μεγάλη πλάκα πλακέτο, πλευρικό ηλεκτρικό κουτί από ανοξείδωτο χάλυβα	1 σετ
	Κατεύθυνση καθαρισμού	από πάνω ή κάτω
	Διάμετρος κυλίνδρου	Μέγιστο 550mm
	Βαρύ βάρος	Μέγιστο. 600kg/roll
	Χρησιμοποιήστε mandrels	Διάμετρος εσωτερικού κύκλου: (76.2-80.0) mm Υλικό: σωλήνας αλουμινίου, σωλήνας από ανθρακούχο χάλυβα, ενισχυμένο πλαστικό ABS, σωλήνα χαρτιού	1 σετ
	με επιταχύνομαι	Φουσκωτή δομή άξονα (άξονας 3 ιντσών), με ενεργές λειτουργίες εκκαθάρισης και ανάπαυσης	1 σετ
	σύστημα έντασης	Αισθητήρας κινητικής έντασης. Εύρος τάσης: 10-300 n συνολικό πλάτος	1 σετ
	Πλατφόρμα ταινιών	Πλατφόρμα: Η κορυφή είναι εφοδιασμένη με αυλάκωση οδηγού και η πλατφόρμα είναι ένθετη με κλίμακα. Λωρίδα Bayonet: Τύπος διπλής πίεσης, το λάκκο είναι γεμάτο με λωρίδα από καουτσούκ για να αποφευχθεί τα μεταλλικά σωματίδια κατά την κοπή της ταινίας	1 σετ
	σύστημα διόρθωσης	Οι δοκιμές υπερήχων μπορούν να ανιχνεύσουν διαφανή υλικά, ακρίβεια διόρθωσης ± 0,5mm Διαδρομή διόρθωσης> 80mm
	Οδηγός	Mirror Aluminal Roll, Surface ανοδιωμένο

Συσκευή επικάλυψης

Αύξων αριθμός	Σχέδιο	Παραμέτρους	Παρατηρήσεις
	Μέθοδος επικάλυψης	Συνεχής επίστρωση εξώθησης κενού, επίστρωση λωρίδας
	Καλούπι	Η εγχώρια κεφαλή μήτρας με μικρόμετρο, το χείλος μπορεί να ενσωματωθεί με ανθεκτικό στη φθορά και ανθεκτικό στη διάβρωση Χάλυβα σκληρού κράματος, ευθεία ≤ 2μm, με χειροκίνητο καθαρισμό κύκλου εργασιών, αντικατάσταση φλάντζας και λειτουργίες τοποθέτησης
	Σκελετός	Χάλυβα Q235A, επιμεταλλωμένο νικέλιο
	Προδιαγραφές κυλίνδρων επικάλυψης	φ260mm, ειδικός χαλύβδινος σωλήνας, σκληρή χρωμική επένδυση Ακρίβεια κύκλου runout ≤ 2UM (μηχανική ανίχνευση ρολογιών) Δεν υπάρχει μη φυσιολογικός θόρυβος, μη φυσιολογική δόνηση και παραγωγή θερμότητας κάθε μέρους κατά την οδήγηση και την περιστροφή.
	Προδιαγραφή ρολού NIP	Ο κυλίνδρος χάλυβα φ120mm, επικαλυμμένος με EPDM, σκληρότητα 68 ± 3 με αγωγιμότητα Λειτουργία κουμπιού Κύλινδρος για την επίτευξη της δράσης ανοίγματος και κλεισίματος του κυλίνδρου Με κάλυμμα ασφαλείας
	Κινηματογραφική ταινία εξώθησης Κίνηση	Βάση βάσης: Λειτουργία κουμπιού (Χρησιμοποιήστε τον κύλινδρο για να μετακινηθείτε σε ένα μεγάλο εύρος) Κοπή χάσματος: Λειτουργία κουμπιού (χρησιμοποιώντας τη δράση σερβοκίνης) Ανίχνευση χάσματος: Χάρακα πλέγμα (ακρίβεια 0.1um)
	Βαλβίδα επικάλυψης	Πνευματική βαλβίδα εκκαθάρισης
	Υλικό κυλίνδρου	Η εξωτερική διάμετρος του κυλίνδρου αλουμινίου καθρέφτη είναι 110mm και η επιφάνεια υποβάλλεται σε θετική ποιότητα.
	Υγρή πτώση Λαμβάνω	Το κιβώτιο λήψης από SUS304 ρέει από το βαρέλι αποβλήτων μέσω του αγωγού.
	Πάγκος εργασίας	Με βήματα και χειρολισθήρες, ανοξείδωτο χάλυβα
	Ανίχνευση σπασμένης ζώνης	Προστέθηκε συνάρτηση ανίχνευσης του σπασμένου ζώνη

Σύστημα άντλησης

Αύξων αριθμός	Σχέδιο	Παραμέτρους	Παρατηρήσεις
	βιδωτή αντλία	Ιαπωνική αντλία βιδωτή αντλία πολεμικού πολέμου, σερβοκινητήρας με ακριβεία πλανητική μειωτήρα
	Δεξαμενή διέλευσης	Έλεγχος επιπέδου, έλεγχος πίεσης, ηλεκτρική αργή ανάδευση, ρυθμιζόμενη ταχύτητα, όγκος 30 λίτρα
	Ουσιαστική επιστροφή	Ελεγκτής επικάλυψης υλικού
	Φίλτρο	Με δυναμικό φίλτρο, ο αριθμός των ματιών μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες των πελατών (120, 150, 200 Mesh)
	αφαίρεση σιδήρου	Πάνω από 10000 Gaussian
	Σωλήνες και αξεσουάρ	Ανοξείδωτο χάλυβα και εξαρτήματα από ανοξείδωτο χάλυβα
	Σύστημα παρακολούθησης πίεσης	Παρακολούθηση της πίεσης του ιλύος (διαφορική πίεση) στην κοιλότητα της κεφαλής εξώθησης, στην έξοδο της αντλίας και στην κοιλότητα επιστροφής, με ακρίβεια ≤ 0,005MPa

Ξήρανση του φούρνου

Τμήματα I έως IV
Αύξων αριθμός	Ονομα	Παραμέτρους	Παρατηρήσεις
1	Μοντέλο	Σύστημα κυκλοφορίας ζεστού αέρα, ψεκασμός από άνω και κάτω επιφάνειες
2	Μήκος φούρνου	Κάθε τμήμα των 3 μέτρων, συνολικά 12 μέτρα	Το συνολικό μήκος του φούρνου είναι περίπου 12418mm
3	Θερμοκρασία ζεστού αέρα	RT - 140 ° C
		Ακρίβεια ελέγχου θερμοκρασίας: τιμή ρύθμισης θερμοκρασίας ± 1 ° C
		Θερμοκρασία ζεστού αέρα: ± 3 ° C στο ακροφύσιο
4	Φούρνος	Υλικό κουτιού: πλάκα από ανοξείδωτο χάλυβα	Συμπεριλαμβανομένης της παρακολούθησης της θύρας από την έκρηξη και της πίεσης του ανέμου
		Στρώμα μόνωσης: Βαμβάκι μόνωσης πάχους πάχους 100 mm
		Φούρνος επένδυσης 304 ανοξείδωτος χάλυβα, ρουλεμάν από ανοξείδωτο χάλυβα
5	Πόρτα λειτουργίας	Στην περιοχή λειτουργίας
6	Οδηγός	Επιφανειακή ανοδίωση του κυλίνδρου αλουμινίου καθρέφτη (με κίνηση)
7	Αγωγός φρέσκου αέρα	Πλάκα από ανοξείδωτο χάλυβα
8	ακροφύσιο ζεστού αέρα	Άνω και κάτω άκρα: από ανοξείδωτο χάλυβα. Το ακροφύσιο αέρα μπορεί να αφαιρεθεί και να καθαριστεί και το ύψος μπορεί να ρυθμιστεί για να εξασφαλιστεί η καλύτερη απόδοση ξήρανσης
9	Σύστημα κυκλοφορίας ζεστού αέρα: Ανεμιστήρας κυκλοφορίας	Όλος ο ανοξείδωτος χάλυβας στην περιοχή σε επαφή με τη ροή αέρα. Με πρωτογενές φίλτρο, αφαιρούμενο καθαρισμό, ανεμιστήρα ανοξείδωτου χάλυβα 3kW, ρύθμιση μετατροπέα
9	Θερμάστρα	24kW ηλεκτρική θέρμανση
10	Κυκλοφορούχος αεραγωγός	Πλάκα από ανοξείδωτο χάλυβα, λυγισμένη για μονάδα κυκλοφορίας ζεστού αέρα
11	Φίλτρο (νέα έξοδος αέρα)	150 πλέγμα από ανοξείδωτο χάλυβα πλέγματος	Μεταθέσιμος
12	Pole Piece Inlet και Outlet Ανεξάρτητη κοιλότητα αρνητικής πίεσης	Η δομή αρνητικής πίεσης μήκους 0,3 m αποτρέπει τη διαρροή διαλύτη
13	Σημείο μέτρησης θερμοκρασίας	Έξοδος αέρα του άνω και κάτω ακροφυσίου αέρα
14	Ανεμιστήρας εξάτμισης:	Ο συνολικός αέρας εξαγωγής χωρίζεται σε δύο τμήματα και ελέγχεται από τον μετατροπέα συχνότητας αντίστοιχα. Ο συνολικός όγκος αέρα εξαγωγής είναι 9000 κυβικά μέτρα/ώρα	Το κόμμα Β είναι εξοπλισμένο με σύστημα ανακύκλωσης
15	Αγωγός εξάτμισης:	Επιφανειακή πλάκα χαλύβδινου επεξεργασμένου, λυγισμένη για χρήση μεταξύ του ανεμιστήρα σώματος και εξάτμισης
16	Κουτί σφράγισης εξόδου:	Εσωτερική επιφάνεια: SUS304 χάλυβα πλάκα
17	Συσκευή αναρρίχησης	Ταινία και καθαρίστε το φούρνο
18	Σημείο μέτρησης θερμοκρασίας	Έξοδος αέρα του άνω και κάτω ακροφυσίου αέρα
19	Ανάκτηση NMP	Παρέχονται μόνο διεπαφή ανεμιστήρα και διασύνδεση ελέγχου
20	Ανίχνευση συγκέντρωσης NMP	Κάθε τμήμα προορίζεται για διεπαφή αισθητήρα NMP και ο θετικός πόλος είναι εξοπλισμένος με 1 σύνολο συστήματος ανίχνευσης. 1. Όταν η συγκέντρωση ανίχνευσης υπερβαίνει το 30%, ο εξοπλισμός πρέπει να κάνει ήχο και ελαφρύ συναγερμό και να αυξάνει τη συχνότητα του ανεμιστήρα εξάτμισης. 2. Όταν η συγκέντρωση ανίχνευσης υπερβαίνει το 50%, σταματήστε την επικάλυψη και ο ανεμιστήρας εξάτμισης εκτελείται με τη μέγιστη συχνότητα.	Θετική τοποθέτηση, Αρνητικός

3.5.

συσκευή εκφόρτισης (ουρά)

Αύξων αριθμός	Σχέδιο	Παραμέτρους	Ποσότητα
1	Σκελετός	Κατακόρυφη πλάκα σταθερή δομή, ηλεκτρικό κιβώτιο από ανοξείδωτο χάλυβα, επένδυση νικελίου μεγάλης πλάκας (Ανοξείδωτο χάλυβα Matt Wire Draing Treatment)
2	κυλίνδρος εκκένωσης	Ο κυλίνδρος χάλυβα φ160 με σκληρή επιφάνεια με χρωμιωμένη επιφάνεια	1
3	κυλίνδρος	Ο κυλίνδρος χάλυβα φ120mm, επικαλυμμένος με EPDM, σκληρότητα 68 ± 3, με αγωγιμότητα Λειτουργία κίνησης άξονα: Κύλινδρο μονάδα	1
3	κυλίνδρος	Με συσκευή προστασίας ασφαλείας	1 σετ
4	σύστημα έντασης	Κύλινδρος χαμηλής τριβής + δομή κυλίνδρου Swing + αισθητήρας τάσης (έλεγχος διπλού κλειστού βρόχου) Εύρος τάσης: 10-300 n ολόκληρο πλάτος	1 σετ
5	Οδηγός	Mirror Aluminal Roll, Surface ανοδιωμένο	1 σετ
6	σύστημα διόρθωσης εξαγωγής	Διόρθωση απόκλισης, ακρίβεια ± 0,5mm	1 σετ
7	Μέτρηση πάχους	Το σύστημα ανίχνευσης μέτρησης πάχους παρέχεται μεταξύ της έλξης και της περιέλιξης. (Θετική διαμόρφωση x δοκιμή πυκνότητας επιφάνειας online, αρνητική μέτρηση πάχους λέιζερ)	Προαιρετικός

3.6.μηχανισμός περιέλιξης

Αύξων αριθμός	Σχέδιο	Παραμέτρους	Παρατηρήσεις
	Σκελετός	Κατακόρυφη πλάκα Σταθερό τύπο, Μεγάλη πλάκα νικέλιο, πλευρικό ηλεκτρικό κουτί από ανοξείδωτο χάλυβα, χειροκίνητη αλλαγή ρολού	1 σετ
	Κατεύθυνση καθαρισμού	από πάνω ή κάτω
	Διάμετρος κυλίνδρου	Μέγιστο 550mm
	Βαρύ βάρος	Μέγιστο. 600kg/roll
	Χρησιμοποιήστε mandrels	Διάμετρος εσωτερικού κύκλου: (76.2-80.0) mm Υλικό: σωλήνας αλουμινίου, σωλήνας από ανθρακούχο χάλυβα, ενισχυμένο πλαστικό ABS, σωλήνα χαρτιού	1 σετ
	με επιταχύνομαι	Φουσκωτή δομή άξονα (άξονας 3 ιντσών), με ενεργές λειτουργίες εκκαθάρισης και ανάπαυσης	1 σετ
	σύστημα έντασης	Αισθητήρας κινητικής έντασης. Εύρος τάσης: 10-300 n συνολικό πλάτος	1 σετ
	Πλατφόρμα ταινιών	Πλατφόρμα: Η κορυφή είναι εφοδιασμένη με αυλάκωση οδηγού και η πλατφόρμα είναι ένθετη με κλίμακα. Λωρίδα Bayonet: Τύπος διπλής πίεσης, το λάκκο είναι γεμάτο με λωρίδα από καουτσούκ για να αποφευχθεί τα μεταλλικά σωματίδια κατά την κοπή της ταινίας	1 σετ
	σύστημα διόρθωσης	Οι δοκιμές υπερήχων μπορούν να ανιχνεύσουν διαφανή υλικά, ακρίβεια διόρθωσης ± 0,5mm Διαδρομή διόρθωσης> 80mm
	Οδηγός	Mirror Aluminal Roll, Surface ανοδιωμένο
