Τελεία τσέπης Πάνω πλευρική σφράγιση αποαέρια και προ-σφράγιση τρία σε μία μηχανή

Εισαγωγή:

Η συσκευή αυτή έχει κυρίως τρεις λειτουργίες: επάνω σφράγιση, προ-συσκευή και ατμοσφαιρική αποξείδωση για μπαταρία λιθίου κυψελών σάκου.Αυτό το μηχάνημα μέσω της ταξινόμησης οθόνης διασύνδεσης με ακρίβεια να ελέγξει την επάνω πλευρά συσκευασία, προ-συσκευή, κενό στατική τρεις λειτουργίες. αποτελείται από θέρμανση σφραγίδα, κενό αντλία κουτί και πνευματική θερμότητα σφραγίδα στοιχείο που ολοκληρώνει αυτόματα την επάνω πλευρά σφραγίδα,προ-εμποτισμός και ακαθαρισμός υπό κενό τρεις λειτουργίες της κυψέλης μπαταρίας.

Βασικά χαρακτηριστικά:

* Η κεφαλή είναι κατασκευασμένη από χαλκό υλικό, καλό αποτέλεσμα μεταφοράς θερμότητας, εξοικονομεί κατανάλωση ενέργειας, βελτιώνει την αποτελεσματικότητα της εργασίας, εξοικονομεί ενέργεια από παρόμοια προϊόντα.

* Η πίεση του άνω και του κατώτερου κεφαλιού μπορεί να ρυθμίζεται από τον ρυθμιστή πίεσης για την επίτευξη διαφορετικών απαιτήσεων παραμέτρων της διαδικασίας.

* Το άνω και το κατώτερο κεφάλι οδηγούνται από τον κύλινδρο μέσω δύο γραμμικών χειλιών καθοδήγησης και η άνω και κατώτερη κίνηση είναι ευέλικτη,και ο οδηγός είναι ακριβής ώστε να εξασφαλίζεται ο παράλληλος του προϊόντος μετά την σφράγιση των ακτών;

* Οι αλλαγές στην κοιλότητα μπορούν να παρατηρηθούν κατά την εργασία μέσω του παραθύρου προοπτικής.

* Η κοιλότητα του καλύπτη τροφοδοτείται από τον κύλινδρο, καθοδηγείται από το περιστρεφόμενο μανίκι καθοδήγησης, ευέλικτη κίνηση προς τα πάνω και προς τα κάτω, ακριβής καθοδήγηση για την εξασφάλιση των απαιτήσεων σφράγισης του προϊόντος.

* Μπορεί να εφαρμοστεί σε διαφορετικές προδιαγραφές μπαταριών προϊόντων και η ρύθμιση είναι απλή και βολική.

* Η κύρια μηχανή και το κουτί ελέγχου διαχωρίζονται, έτσι ώστε η μηχανή να μπορεί να τοποθετηθεί στην εργασία του κουτιού γάντι, μπορεί επίσης να τοποθετηθεί στην εργασία της γραμμής συναρμολόγησης.

* Εύκολο στη λειτουργία, όμορφη εμφάνιση, μικρό μέγεθος, ελαφρύ βάρος.

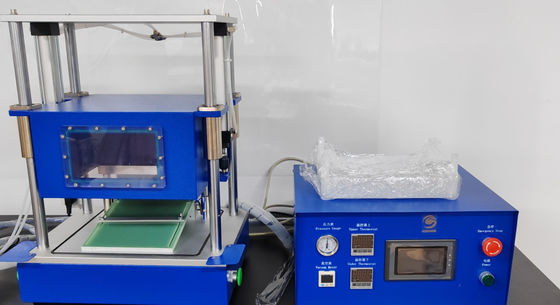

Εικόνα για αναφορά:

Τεχνικές παραμέτρους:

*Αυτόματος έλεγχος με οθόνη αφής PLC·

* Η κοιλότητα είναι κατασκευασμένη από κράμα αλουμινίου, αντοχή στη διάβρωση, στερεή δομή.

* Ρυθμιζόμενος βαθμός κενού έως -95Kpa (ατομική αντλία κενού του αγοραστή)

* Θερμοκρασία κεφαλιού: θερμοκρασία δωματίου ~ 250°C, ρυθμιζόμενη θερμοκρασία.

* Ακρίβεια ελέγχου θερμοκρασίας: ±2°C·

* Πίεση θερμικής σφραγίδας: 0 ~ 7Kg/cm2 ρυθμιζόμενη.

* Χρόνος θερμικής σφράγισης: 0 ~ 99 δευτερόλεπτα ρυθμιζόμενο

* πλάτος άκρου: 5±0,4 mm (σύμφωνα με τις απαιτήσεις του πελάτη) ·

* Μέγιστο μέγεθος άκρων: 200 mm.

* Μέγιστη εμβέλεια εκφόρτισης της μπαταρίας μήκος 200, πλάτος 160 mm (συμπεριλαμβανομένης της τσέπης αερίου)

* Περιοχή πάχους σφραγίδας: 60~300um.

* Ακριβότητα πάχους σφράγισης (mm): οποιαδήποτε διαφορά πάχους συσκευασίας δύο σημείων < 15um.

* κατανάλωση αερίου: περίπου 0,2 λίτρα συμπιεσμένου αερίου/μια φορά ανά σφραγίδα·

* Εργασιακή ταχύτητα πίεσης αέρα: ≥ 180 φορές/ώρα.

* Δύναμη: σωλήνας θέρμανσης 300w, κατανάλωση ισχύος θέρμανσης περίπου 0,6KW.

* Ηλεκτρική τροφοδοσία: 220V/50Hz

* Πηγή συμπιεσμένου αέρα: 0,5 ~ 0,8Mpa. Όταν χρησιμοποιείται στο κιβώτιο γάντι, η πηγή ισχύος του κυλίνδρου πρέπει να είναι σύμφωνη με το αέριο εργασίας που χρησιμοποιείται στο κιβώτιο γάντι.

Μέγεθος εξοπλισμού:

* Συνολικό μέγεθος: εργασιακό τμήμα: 470mm * 485mm * 435mm

Το κουτί ελέγχου: 420 mm * 325 mm * 225 mm.

* Βάρος: περίπου 50 κιλά.

Σύνθεση εξοπλισμού:

Αυτό το μηχάνημα αποτελείται από τα ακόλουθα μέρη:

1Μηχανολογικό μέρος: μηχανισμός κατώτερης κλίμακας, μηχανισμός κενού, μηχανισμός κίνησης, μηχανισμός καθοδήγησης, μηχανισμός βάσης, μέρος ελέγχου ηλεκτρικού κιβωτίου κλπ.

2Ηλεκτρικό τμήμα: πνευματικά εξαρτήματα, ρελέ στερεής κατάστασης, ηλεκτροσυσκευές, φωτοηλεκτρικοί διακόπτες κλπ.

3 Κύρια συστατικά:

Κύλινδρο: AIRTAC·

Κουρέματα: υψηλής ποιότητας εγχώριας παραγωγής NSK.

Θερμοστάτης: Omron (εισαγόμενος από την Ιαπωνία).

Χρονοδιαστολή: Omron/ εγχώρια ποιότητα.

Ενδιάμεσο ρελέ: Omron (εισαγωγή από την Ιαπωνία).

Μέθοδοι συντήρησης και προφυλάξεις:

1. Σκουπίστε τα πάνω και τα κάτω πλαίσια και τον θάλαμο κενού συχνά για να τον διατηρείτε καθαρό.

2. λιπαίνετε τα κινούμενα μέρη του ρουλεμάν για να διατηρήσετε την ομαλή κίνηση.

3Εάν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, πρέπει να σκουπίζεται καθαρά η επιφάνεια των κινούμενων μερών του μηχανισμού και να ψεκάζεται η επιφάνεια με προστατευτικό λάδι κατά της σκουριάς.

4Ελέγξτε τακτικά τις βίδες, τους νάτλους, τις καρφίτσες και άλλα στοιχεία στερέωσης σε διάφορα μέρη του μηχανήματος για να αποφευχθεί η χαλάρωση και να αποφευχθούν ατυχήματα ποιότητας του μηχανήματος και ατυχήματα προσωπικού.

Διαδικασίες ασφαλείας λειτουργίας:

1Μην απλώνετε τα χέρια σας ή άλλα μέρη στο θάλαμο κενού, τα κινούμενα μέρη του μανίκου καθοδήγησης μπάλας ή την επικίνδυνη περιοχή κατά τη διάρκεια της λειτουργίας, η οποία μπορεί να προκαλέσει τραυματισμό.Μην επιτρέπετε σε δύο ή περισσότερα άτομα να χειρίζονται το μηχάνημα για να αποφευχθεί τυχαίος τραυματισμός.

Σημείωση: Με ηλεκτρική προστατευτική συσκευή, κάλυψη ασφαλείας, έτσι ώστε τα κινούμενα μέρη στο εσωτερικό του προστατευτικού κάλυψης, για να εξασφαλιστεί η προσωπική ασφάλεια.

2Οι ξένοι τεχνικοί και το επιλεγμένο προσωπικό δεν μπορούν να αποσυναρμολογούν και να διορθώνουν αυθαίρετα τον εξοπλισμό.

3Μην αποσυναρμολογείτε συστατικά κυκλώματος χωρίς άδεια.
