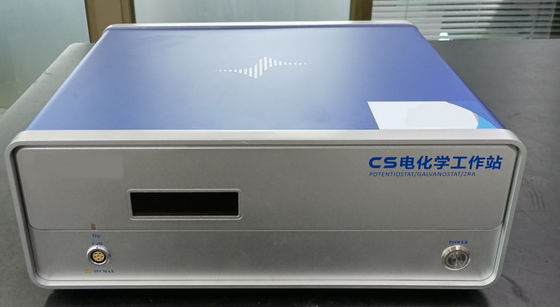

Ηλεκτροχημικός σταθμός εργασίας για εργαστήριο μπαταριών

Σταθερό δυναμικό Πεδίο ελέγχου δυναμικού: ±10V

Περιοχή ελέγχου συνεχούς ρεύματος: ±2,0A

Ακριβότητα ελέγχου δυνητικού: 0,1% × ανάγνωση πλήρους κλίμακας ±1mV

Ακρίβεια ελέγχου ρεύματος: 0,1% × ανάγνωση πλήρους κλίμακας

Δυναμική ανάλυση: 10V ((> 100Hz), 3V ((< 10Hz)

Ευαισθησία ρεύματος: 1pA

Ο χρόνος αύξησης δυναμικού: <1S(<10mA), <10S(<2A

Αντίσταση εισόδου ηλεκτροδίου αναφοράς: 1012 pF

Πεδίο ρεύματος: 2nA ~ 2A, συνολικά 10 στάσεις

Πίεση δεξαμενής: ±21V

Μέγιστο ρεύμα εξόδου: 2,0A

Ταχύτητα σάρωσης CV και LSV: 0,001mV ~ 10000V/s

Δύναμη εκτίμησης

Εισόδου ρεύματος σαρώσεως: 1mA@1A/mS

Ενίσχυση δυναμικού κατά τη διάρκεια της δυναμικής σάρωσης: 0,076MV-@1V /mS

Συχνότητα SWV: 0,001 ~ 100KHz

Δύναμη εκτίμησης

Συλλογή δεδομένων AD: 16bit@3,6MHz, 20bit@1KHz

Απελευθέρωση DA: 16bit, χρόνος κατασκευής: 1s

Ελάχιστη δυναμική αύξηση CV: 0,020mV

Συχνολογία IMP: 10Hz~1MHz

Φίλτρο χαμηλής διέλευσης: 8 προγραμματιζόμενα τμήματα

Πεδίο ισχύος και δυναμικού: αυτόματη ρύθμιση

Τρόπος επικοινωνίας διεπαφής: USB2.0

2Δείκτης ηλεκτροχημικής λειτουργίας αντίστασης

Γεννήτρια σήματος:

Απάντηση συχνότητας: 10Hz~1MHz

Ακριβότητα συχνότητας: 0,005%

Δυνατότητα εκτόξευσης

Ανάλυση σήματος: 0.1mV RMS

Δικαίωμα παροχής: -10~+10V

Αντίσταση εξόδου DDS: 50

Σχήμα κύματος: κύμα sinus, τριγωνικό κύμα, τετραγωνικό κύμα

Διαστρέβλωση κύματος sinus: < 1%

Τρόπος σάρωσης: λογάριθμος/γραμμικός, αύξηση/μείωση

Αναλυτής σήματος:

Ελάχιστος χρόνος ένταξης: 10mS ή μέγιστος χρόνος κύκλου

Μέγιστος χρόνος ενσωμάτωσης: 106 κύκλοι ή 105S

Καθυστέρηση χρόνου μέτρησης: 0~105 δευτερόλεπτα

Αντιστάθμιση Dc:

Αυτοματοποιημένο εύρος αντιστάθμισης δυναμικού: -10V~+10V

Πεδίο αντιστάθμισης ρεύματος: -1A~+1A

Ρυθμίσεις εύρους ζώνης:

Αυτόματη ή χειροκίνητη ρύθμιση, συνολικά 8 επίπεδα μπορούν να ρυθμιστούν

2Δείκτης ηλεκτροχημικής λειτουργίας αντίστασης

Γεννήτρια σήματος:

Απάντηση συχνότητας: 10Hz~1MHz

Ακριβότητα συχνότητας: 0,005%

Δυνατότητα εκτόξευσης

Ανάλυση σήματος: 0.1mV RMS

Δικαίωμα παροχής: -10~+10V

Αντίσταση εξόδου DDS: 50

Σχήμα κύματος: κύμα sinus, τριγωνικό κύμα, τετραγωνικό κύμα

Διαστρέβλωση κύματος sinus: < 1%

Τρόπος σάρωσης: λογάριθμος/γραμμικός, αύξηση/μείωση

Αναλυτής σήματος:

Ελάχιστος χρόνος ένταξης: 10mS ή μέγιστος χρόνος κύκλου

Μέγιστος χρόνος ενσωμάτωσης: 106 κύκλοι ή 105S

Καθυστέρηση χρόνου μέτρησης: 0~105 δευτερόλεπτα

Αντιστάθμιση Dc:

Αυτοματοποιημένο εύρος αντιστάθμισης δυναμικού: -10V~+10V

Πεδίο αντιστάθμισης ρεύματος: -1A~+1A

Ρυθμίσεις εύρους ζώνης:

Αυτόματη ή χειροκίνητη ρύθμιση, συνολικά 8 επίπεδα μπορούν να ρυθμιστούν

3- Βασικές λειτουργίες λογισμικού μέτρησης και ελέγχου

Μετρήματα δυναμικού ανοικτού κυκλώματος (OCP), σταθερή δυναμική πόλωση (καμπύλη I-t), σταθερή πόλωση ρεύματος, δυναμική σάρωση δυναμικού (καμπύλη TAFEL),Δυναμική ανίχνευση ρεύματος (DGP), πιθανό βήμα σάρωσης·

Τροποποιημένες συσκευές για την παραγωγή ηλεκτρικής ενέργειας από ηλεκτρικό ρεύμα και ηλεκτρικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας

Ανάλυση χρόνου: Χρονοποτιμομετρία (CP), χρονογαλβανομετρία (CA), χρονογαλβανομετρία (CC) ·

Δοκιμαστική μέθοδος: γραμμική σάρωση (LSV) #, γραμμική κυκλική voltammetry (CV), σταδιακή κυκλική voltammetry (SCV) #, τετράγωνο

Δοκιμαστική μέθοδος (ΔΜΜ) #, διαφορική μεθοδολογία (ΔΜΜ) #, συμβατική μεθοδολογία (ΔΜΜ) #, συμβατική διαφορά

Διάσπαση της ηλεκτρομαγνητομέτρησης παλμού (DNPV) #, ανίχνευση διαφορικού ρεύματος παλμού (DPA), διπλή ανίχνευση διαφορικού ρεύματος παλμού (DDPA),

Μέθοδος ανίχνευσης τριών παλμών ρεύματος (TPA), ενσωματωμένη μέθοδος ανίχνευσης παλμών ρεύματος (IPAD), ηλεκτρονική μέτρηση ρεύματος (ACV)

Δεύτερη αρμονική ηλεκτρονική μεταστροφή AC (SHACV), μετασχηματισμός Fourier ηλεκτρονικής μεταστροφής AC (FTACV) (η μέθοδος # περιλαμβάνει φάση

Μέθοδος βολταμετρίας διάλυσης)

Αντίσταση AC: Ηλεκτροχημική αντίσταση (EIS) ~ σάρωση συχνότητας, Ηλεκτροχημική αντίσταση (EIS) ~ σάρωση χρόνου, Ηλεκτροχημική αντίσταση (EIS) ~

Δοκιμή ανίχνευσης δυναμικού (καμπύλη Mott-Schottky), δοκιμή αντίστασης σταθερού ρεύματος·

Δοκιμή φόρτισης και εκφόρτισης: φόρτιση και εκφόρτιση της μπαταρίας, σταθερό ρεύμα φόρτισης και εκφόρτισης, σταθερό δυναμικό φόρτισης και εκφόρτισης, σταθερό ρεύμα διαλείπουσας τιτλοποίησης GITT,σταθερό δυναμικό διαλείπουσα

Τιτλοποίηση PITT·

Εκτεταμένες μετρήσεις: Ηλεκτροχημικός θόρυβος (EN), μέτρηση γαλβανικής διάβρωσης (ZRA), ηλεκτροχημική διάλυση/αποθέτηση, ελεγχόμενο δυναμικό ηλεκτρολύσεως κουλόμ

Μέθοδος (BE), μέτρηση της αντίστασης του διαλύματος, καμπύλη κυκλικής πόλωσης.
